Технические характеристики, описание, комплектация, фото, инструкция (PDF) для щита Hager Golf VF108PD

VF108PD Hager Golf щит скрытого монтажа на 8 модулей с белой дверцей

Комплектация VF108PD Hager Golf щит скрытого монтажа на 8 модулей с белой дверцей. Винты, налейки, инструкция

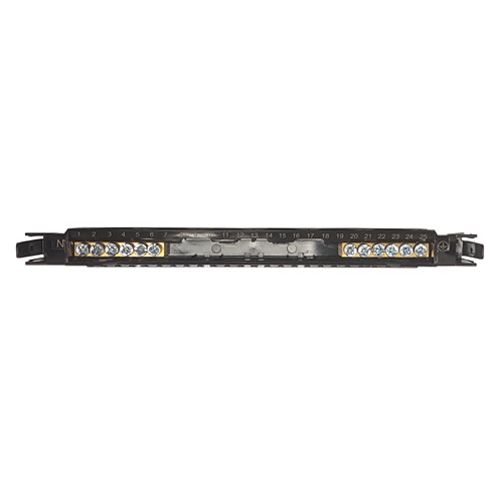

Держатель с клеммами для щита VF108PD Hager Golf , N и PE на 6 зажимов. Ширина каждой клеммы 38 мм. Ширина для установки клемм в держателе 152 мм

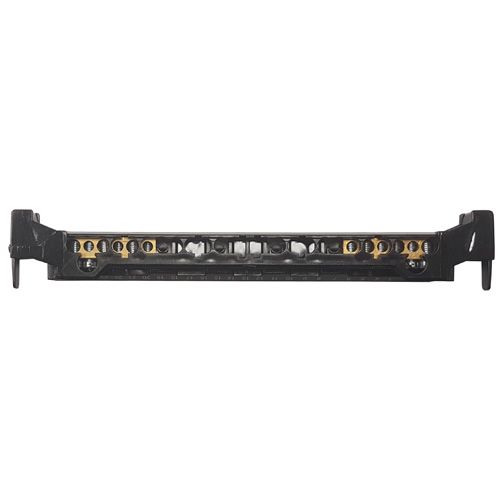

Держатель с клеммами для щита VF108PD Hager Golf , N и PE на 6 зажимов. Ширина каждой клеммы 38 мм. Ширина для установки клемм в держателе 152 мм. Фото товара вид с боку

Разметка для ввода кабелей VF108PD Hager Golf щит скрытого монтажа на 8 модулей с белой дверцей. Одинаковая сверху и снизу.. Диаметр 6 шт - 20 мм, 2 шт - 25/32/40 мм

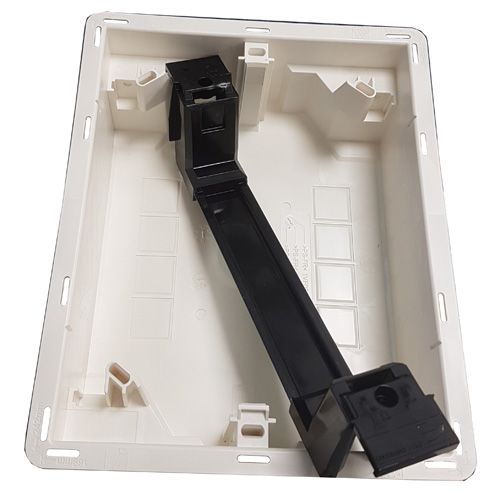

Корпус щита VF108PD Hager Golf с рейкой для автоматических выключателей

Коробка упаковочная для щита VF108PD Hager Golf. В картоне коробки высечен контур заглушки корпуса щита, который можно установить при проведении малярных работ.

Дверь белая в комплекте со щитом Hager Golf VF108PD.

DIN - рейка для автоматических выключателей и модульных устройств щита Golf Hager VF108PD. Фото.

Передняя панель для щита VF108PD Hager Golf . Фото.

Инструкция

В комплекте Golf VF108PD:

Корпус для монтажа внутрь стены
DIN-рейка
Клеммы земля и ноль
Рамка с лицевой защитной накладкой(панель с прорезями для автоматов)
Белая пластиковая дверь
Инструкция по монтажу VF104PD
Наклейки для маркировки 8-ми автоматов
Картонная коробка/упаковка - с вырезаемой заглушкой для корпуса щита на время проведения малярных работ

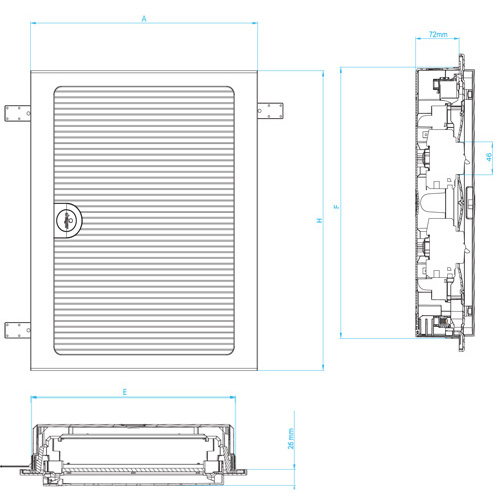

размеры электро щита Golf Hager VF108PD. рис.1

размеры электро щита Golf Hager VF108PD. рис.2

Размер мм

Корпус

Ниша в стене

Артикул

рядов/модулей

A

H

E

F

VF108PD

1/8

275

225

242

189

Технические характеристики

Номинальный ток: 63 A

Напряжение изоляции: 400 V

Количество модулей(17,5мм): 8

Частота: 50/60 Hz

Держатель клемм / в комплекте со щитом

ширина для установки клемм: 152 мм

Клемма: винтовая, латунь

Клеммы / в комплекте со щитом

N - ноль: 3х16 мм2 + 3х10 мм2

Ширина: 38 мм

PE- земля: 3х16 мм2 + 3х10 мм2

Ширина: 38 мм

EAN: 3250616463202

Цвет: белый RAL 9010

Дверь цвет: белый RAL 9010

Материал: Полистирол

Артикул Hager: VF108PD

Размеры ниши в стене

Высота: 189 мм

Ширина: 242 мм

Глубина: 72 мм

Габаритные размеры

Высота: 225 мм

Ширина: 275 мм

Глубина: 98 мм

Класс защиты: II

Степень защиты

без двери: IP30

с дверью: IP40

Страна производства: Испания

Щит 8 модулей, скрытой установки, белая дверь Golf Hager VF108PD
