Технические характеристики, описание, комплектация, фото, инструкция (PDF) для щита Hager Golf VF112TD

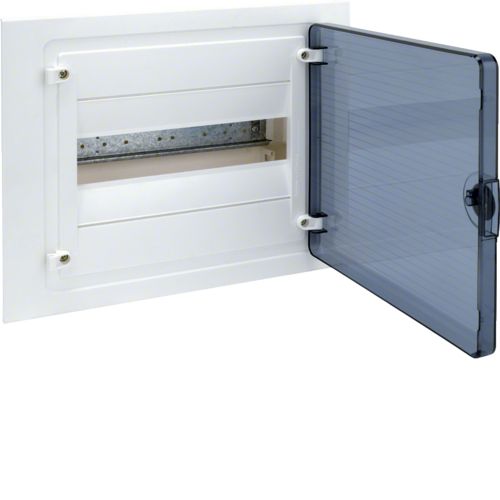

VF112TD Hager Golf щит скрытого монтажа на 12 модулей с прозрачной- тонированной дверцей. Фото.

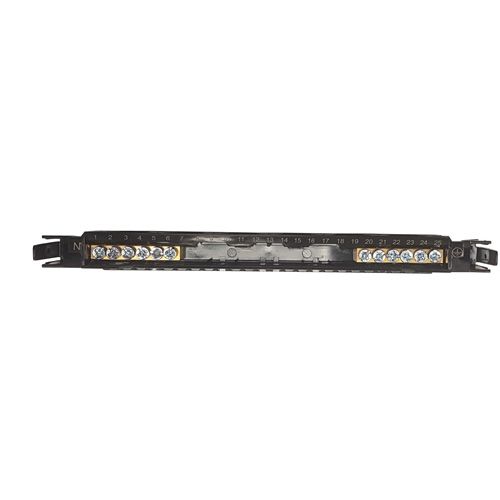

Держатель с клеммами VF112TD Hager Golf , N и PE на 7 зажимов. Ширина каждой клеммы 44 мм. Ширина для установки клемм в держателе 220 мм. Фото.

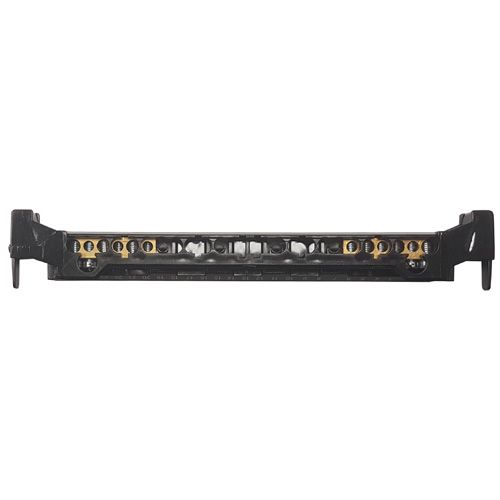

Фото. Держатель с клеммами VF112TD Hager Golf , N и PE на 7 зажимов. Вид с боку. Фото.

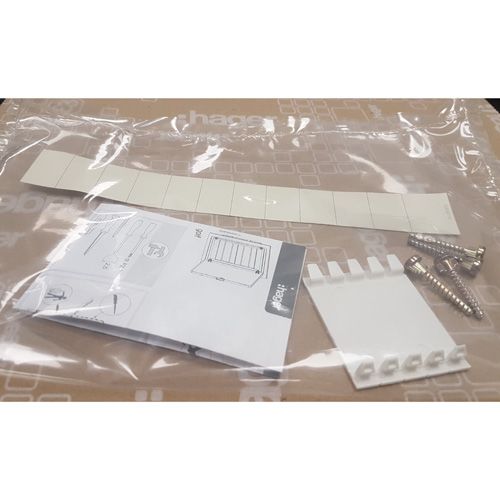

Комплектация VF112TD Hager Golf щит скрытого монтажа на 12 модулей с белой дверцей. Винты, налейки, инструкция, заглушки 2,5 модуля(ломаются по 0,5 модуля)

Корпус щита VF112TD Hager Golf со съемной панелю для ввода кабелей. Фото.

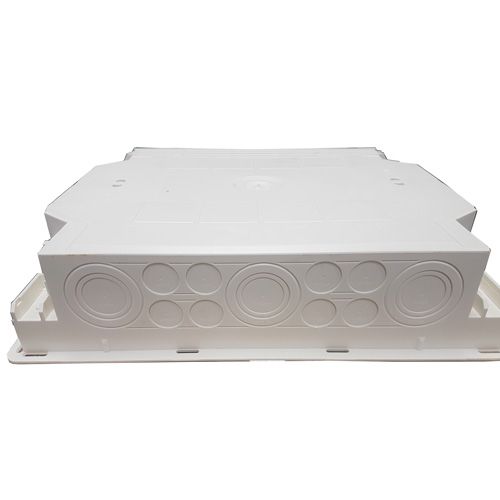

Разметка для ввода кабелей VF112TD Hager Golf щит скрытого монтажа на 12 модулей с прозрачной тонированной дверцей. Фото. Диаметр 4 шт - 20 мм, 3 шт - 25/32/40 мм

Увеличить

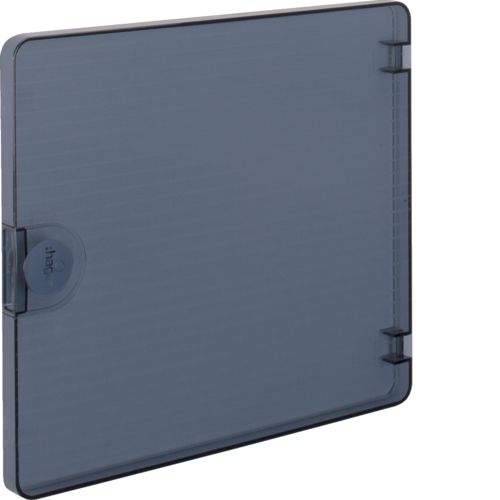

Дверь прозрачная тонированная в комплекте со щитом Hager Golf VF112TD. Фото товара.

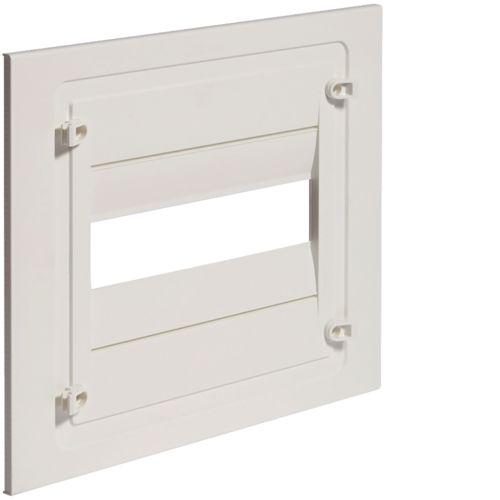

Передняя панель для щита VF112TD Hager Golf . Фото.

Съемная панель ввода кабелей щита VF112TD Hager Golf . Фото.

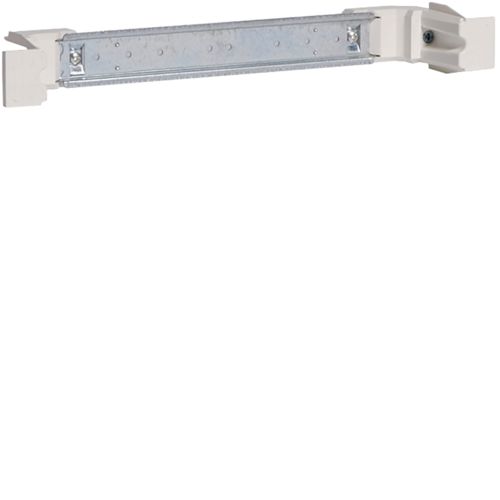

DIN - рейка для автоматических выключателей и модульных устройств щита Golf Hager VF112TD. Фото.

Инструкция

В комплекте Golf VF112TD:

Корпус для монтажа внутрь стены
DIN-рейка
Клеммы земля и ноль
Рамка с лицевой защитной накладкой(панель с прорезями для автоматов)
Прозрачная пластиковая дверь
Инструкция по монтажу VF112TD
Наклейки для маркировки 12 автоматов
Картонная коробка/упаковка - с вырезаемой заглушкой для корпуса щита на время проведения малярных работ
Заглушки 2,5 модуля(ломаются по 0,5 модуля)

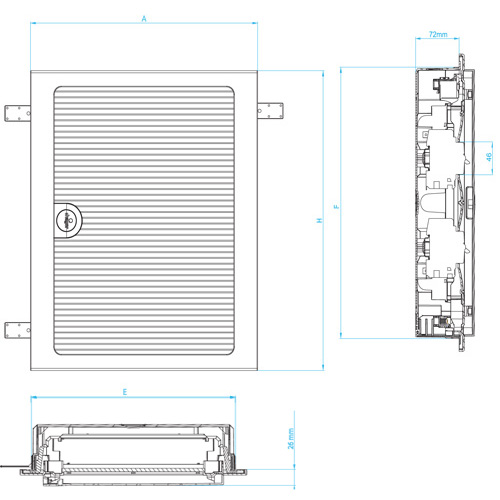

размеры электро щита Golf Hager VF112TD. рис.1

размеры электро щита Golf Hager VF112TD. рис.2

Размер мм

Корпус

Ниша в стене

Артикул

рядов/модулей

A

H

E

F

VF112TD

1/12

352

293

318

257

Технические характеристики

Номинальный ток: 63 A

Напряжение изоляции: 400 V

Количество модулей(17,5мм): 12

Частота: 50/60 Hz

Держатель клемм / в комплекте со щитом

ширина для установки клемм: 222 мм

Клемма: винтовая, латунь

Клеммы / в комплекте со щитом

N - ноль: 3х16 мм2 + 4х10 мм2

Ширина: 44 мм

PE- земля: 3х16 мм2 + 4х10 мм2

Ширина: 44 мм

EAN: 3250616463325

Цвет: белый RAL 9010

Дверь цвет: прозрачная, тонированная

Материал: Полистирол

Артикул Hager: VF112TD

Размеры ниши в стене

Высота: 257 мм

Ширина: 318 мм

Глубина: 72 мм

Габаритные размеры

Высота: 293 мм

Ширина: 352 мм

Глубина: 98 мм

Класс защиты: II

Степень защиты

без двери: IP30

с дверью: IP40

Страна производства: Испания

Щит 12 модулей, скрытой установки, прозрачная дверь Hager VF112TD
