Технические характеристики, описание, комплектация, фото, инструкция (PDF) для щита Hager Golf VF312PD

VF312PD Hager Golf щит скрытого монтажа на 36 модулей с белой дверцей. Фото.

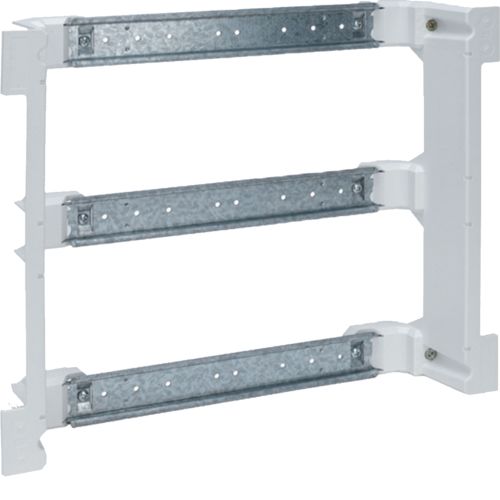

Съемная рама с DIN - рейками для автоматических выключателей и модульных устройств щита Golf Hager VF312PD. В комплекте со щитом.Фото.

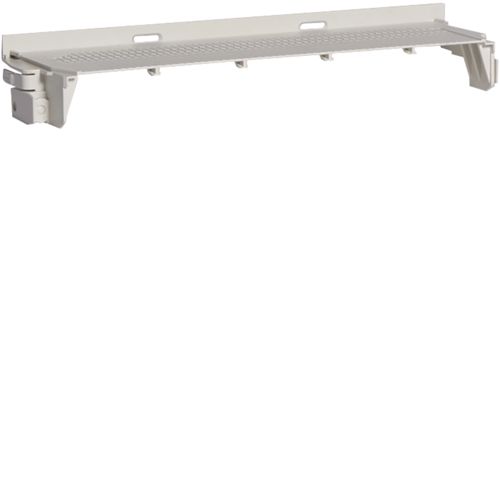

Съемная панель ввода кабелей щита VF312PD Hager Golf . В комплекте со щитом. Фото.

Держатель клемм для щита VF312PD Hager Golf. В комплекте со щитом. Фото держателя.

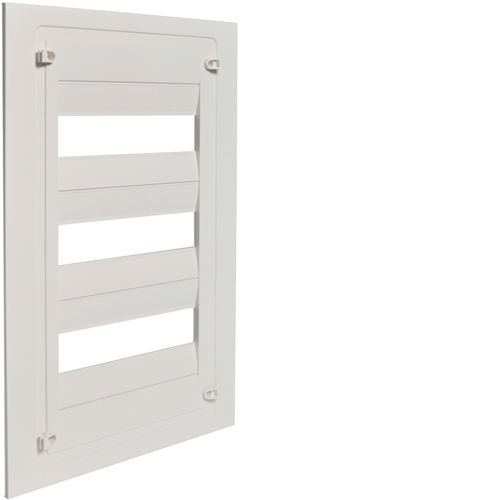

Передняя панель для щита VF312PD Hager Golf. В комплекте со щитом. Фото.

Корпус для монтажа внутрь стены щита Golf Hager VF312PD. В комплекте с электрощитом. Фото.

Дверь белая в комплекте со щитом Hager Golf VF312PD. Фото товара.

Инструкция

В комплекте Golf VF312PD:

Корпус для монтажа внутрь стены
Рама с DIN-рейками
Клеммы земля и ноль
Рамка с лицевой защитной накладкой(панель с прорезями для автоматов)
Белая пластиковая дверь
Инструкция по монтажу VF312PD
Наклейки для маркировки 36 автоматов
Картонная коробка/упаковка - с вырезаемой заглушкой для корпуса щита на время проведения малярных работ
Заглушки 7,5 модулей(ломаются по 0,5 модуля)

размеры электро щита Golf Hager VF312PD. рис.1

размеры электро щита Golf Hager VF312PD. рис.2

Размер мм

Корпус

Ниша в стене

Артикул

рядов/модулей

A

H

E

F

VF312PD

3/12

352

543

318

507

Технические характеристики

Номинальный ток: 63 A

Напряжение изоляции: 400 V

Количество модулей(17,5мм): 36

Частота: 50/60 Hz

Держатель клемм / в комплекте со щитом

ширина для установки клемм: 222 мм

Клемма: винтовая, латунь

Клеммы / в комплекте со щитом

N - ноль: 5х16 мм2 + 6х10 мм2

Ширина: 68 мм

PE- земля: 5х16 мм2 + 6х10 мм2

Ширина: 68 мм

EAN: 3250616463233

Цвет: белый RAL 9010

Дверь цвет: белый RAL 9010

Материал: Полистирол

Артикул Hager: VF312PD

Размеры ниши в стене

Высота: 507 мм

Ширина: 318 мм

Глубина: 72 мм

Габаритные размеры

Высота: 543 мм

Ширина: 352 мм

Глубина: 98 мм

Класс защиты: II

Степень защиты

без двери: IP30

с дверью: IP40

Страна производства: Испания

Щит 36 модулей, скрытой установки, белая дверь Golf Hager VF312PD
