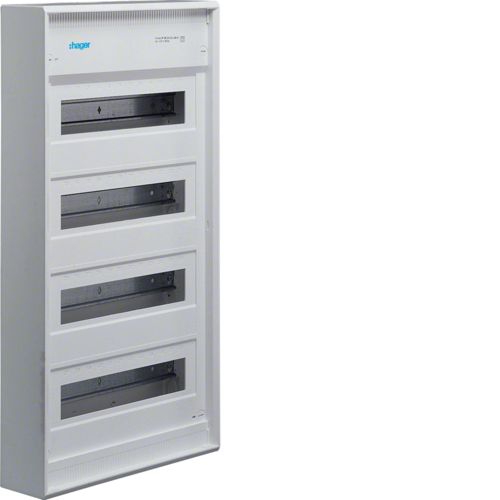

Малый распределительный щит Нager Volta VA48CN для наружней установки из пластика изготовлен согласно стандарту DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах.
Для монтажа устройств до 63 A с 70 мм монтажной глубиной, номинальное напряжение 400V/50Hz.. Степень защиты IP30, класс защиты II. Количество модульных устройств - до 56, по 18 мм шириной каждый.
Состоит из:

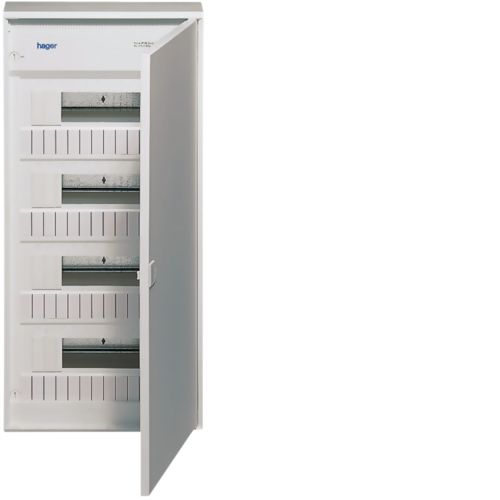

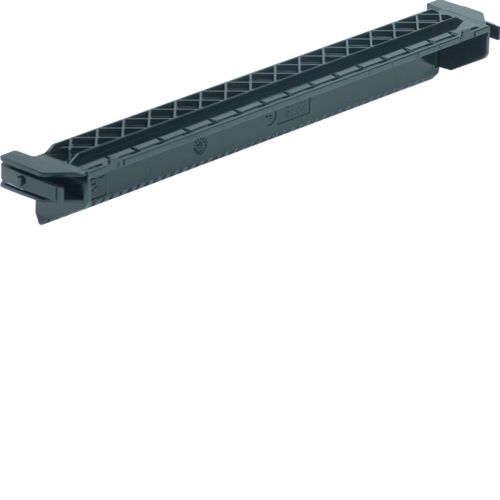

Пластикового основания, имеющей насечки для ввода-вывода кабеля, с установленной монтажной DIN рейкой из оцинкованный стали для установки модульного оборудования в соответствии с DIN 43880. Пластиковой крышки, имеющей насечки для ввода-вывода кабеля с 46-миллиметровой прорезью для модульных устройств, стандартный пломбируемый. Защищенных от прикосновения пальцами клемм PE / N с самозажимной технологией, установленных на специальном держателе. Внимание: Дверь из стального листа не входит в комплект(аксессуары).
В комплекте Volta VA48CN:
-
Корпус для монтажа на стену
-
DIN-рейка
-
Клеммы земля и ноль
-
Защитная накладка(панель с прорезями для автоматов - пластрон)
-
Инструкция по монтажу VA48CN
-
Наклейки маркировки пластрона для 48 автоматов
-
Наклейки для надписей, на внутреннюю сторону двери
|
Размер мм |
|
|
|
Артикул Hager |
рядов/модулей |
H |
B |
A отв. |
B отв. |
|
VA48CN |
1/12(14) |
640 |
305 |
270 |
456 |
 |
| Технические характеристики |
| Номинальный ток: 63 A
|
| Напряжение изоляции: 400 V
|
| Количество модулей(17,5мм): 48(+8 дополнительных)
|
| Частота: 50/60 Hz
|
| Держатель клемм / в комплекте со щитом |
| ширина для установки клемм: 240 мм
|
| Клеммы / в комплекте со щитом |
| N - ноль, комбинированная клемма |
| Винтовая / кол. соединений х сечение: 3 х 1,5 мм2 - 25 мм2
|
| Самозажимная / кол. соединений х сечение: 11 х 1,5 мм2 - 4 мм2
|
| Ширина на держателе: 60 мм
|

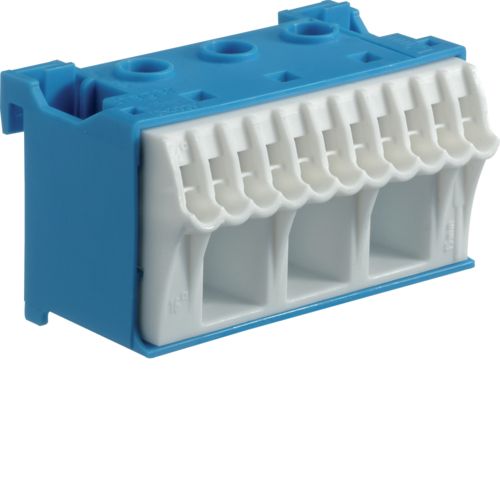

| Артикул клеммы - N: KN14N
|
| N - ноль, комбинированная клемма |
| Винтовая / кол. соединений х сечение: 4 х 1,5 мм2 - 25 мм2
|
| Самозажимная / кол. соединений х сечение: 14 х 1,5 мм2 - 4 мм2
|
| Ширина на держателе: 75 мм
|

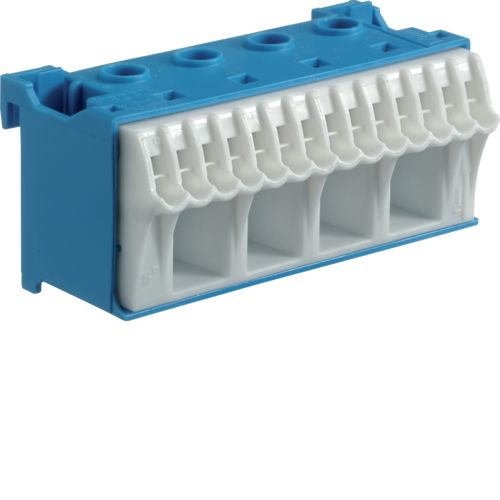

| Артикул клеммы - N: KN18N
|
| PE - ноль, комбинированная клемма |
| Винтовая / кол. соединений х сечение: 6 х 1,5 мм2 - 25 мм2
|
| Самозажимная / кол. соединений х сечение: 20 х 1,5 мм2 - 4 мм2
|
| Ширина на держателе: 105 мм
|

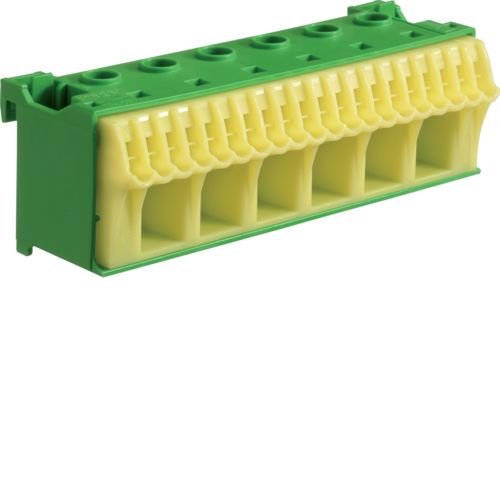

| Артикул клеммы - PE: KN26E
|

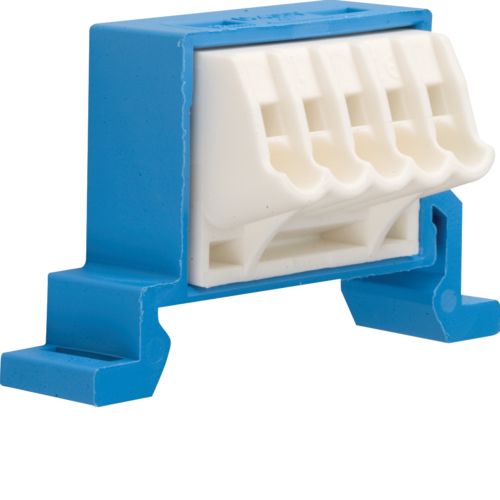

| N - ноль , самозажимная / кол. соединений х сечение: 5 х 1,5 мм2 - 4 мм2
|
| EAN: 3250616411265
|
| Цвет: белый RAL 9010
|
| Артикул Hager: VA48CN
|
| Габаритные размеры |
| Высота: 640 мм
|
| Ширина: 305 мм
|
| Глубина: 96,5 мм
|
| Класс защиты: II
|
| Степень защиты |
| без двери: IP30
|
| Страна производства: Германия
|
| Вес |
| Нетто: 2240 грамм
|
| Брутто: 2290 грамм
|
|
|
|
|
