Код: VH12AT
Цена: 17'272,85 RUB
Добавить для сравнения
Вернуться назад
Инструкция
Описание:

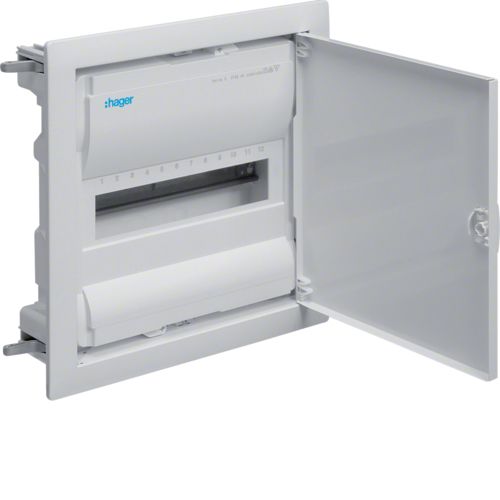

Малый распределительный щит Вольта, HWV, 1x12 модулей, IP30, с дверцей. Монтаж в полые стены. Основание распределительного щита из пластика, в соответствии с DIN VDE 60670-24 и DIN 43871, подходит для использования в жилищых помещениях в соответствии с DIN 18015. Для монтажа устройств до 63 А с глубиной установки 70 мм в соответствии со стандартом DIN 43880, номинальное напряжение 400 В / 50 Гц. Степень защиты IP30, класс защиты II - изолированный. Состоит из: пластикового основания со стандартным кабельным вводом и раздвижными кабельными вводами с защелкивающимся креплением и встроенным спиртовым уровнем. Крепление в полости стены с помощью рычагов быстрой фиксации(лапки для фиксации в стене), монтаж сбоку или сверху / снизу. Рейка для установки модульных устройств из оцинкованной листовой стали. Пластиковая крышка для устройства с прорезью для устройств 46 мм, быстросъемное крепление с поворотом на 90 °, уплотняемая в стандартной комплектации. Поворотная рама с дверцей из листовой стали, с порошковым покрытием и обжигом, с 15 мм компенсацией штукатурки. Дверь заподлицо с внутренними петлями с ручным управлением. Дверной замок с утопленной ручкой скрытого монтажа и автоматически складывающейся задней ручкой, дверной шарнир перестанавливается вправо или влево без снятия рамы. Степень защиты: IP30 Степень защиты: Степень защиты II Тип монтажа: в полость стены. Количество распределительных рядов: 1. Количество модулей 12 + 2 дополнительных. Плоская версия: стандартный распределительный щит VH12AT может быть установлен в стену глубиной 72 мм с помощью подъемной рамы, приобретаемой дополнительно.

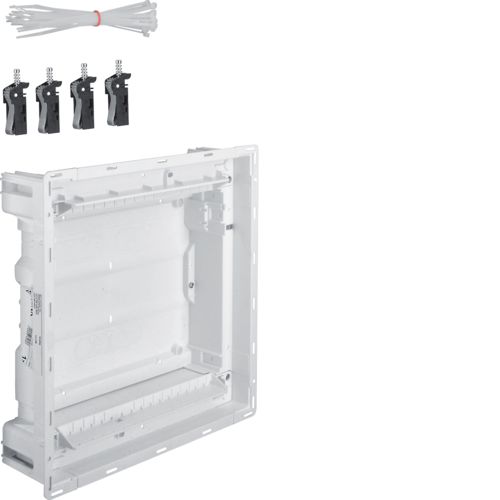

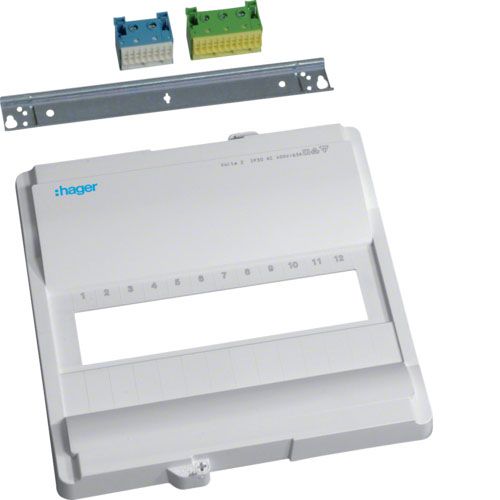

В комплекте Volta VH12AT:
Размер мм
Артикул Hager
рядов/модулей
H1
H2
VH12AT
1/12(14)
356.5
298.5
H12
H13
H14
H15
H16
321
130
104
56
64
H5
H6
H7
335
185
224
Обозначение:

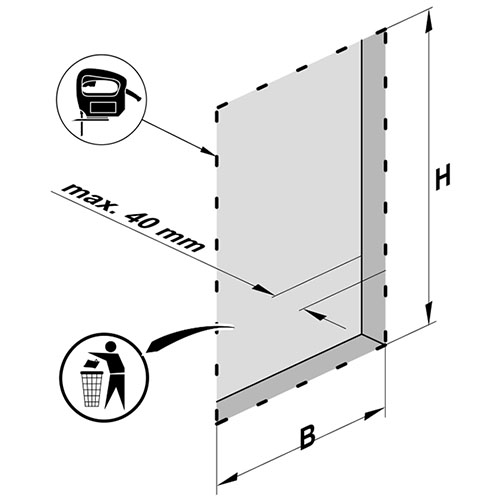

Размер выреза в стене для установки щита скрытой установки на 12 модулей Hager Volta VH12AT, мм
B
H
Max. толщина стены
314,5
40
Электрические щиты Volta Hager скрытого монтажа.
Корпус - пластик
Рамка - сталь
Дверь - сталь

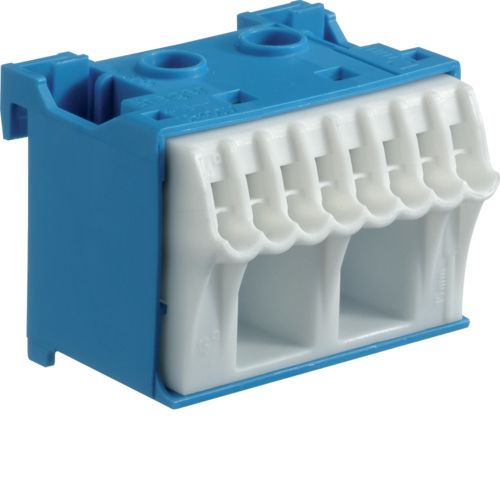

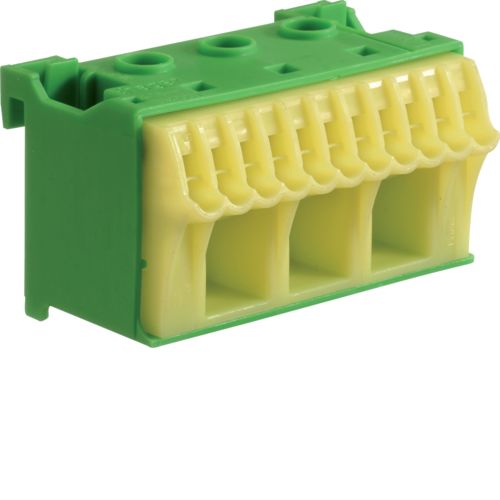

Клеммы N и PE в комплекте
