Инструкция
Описание:

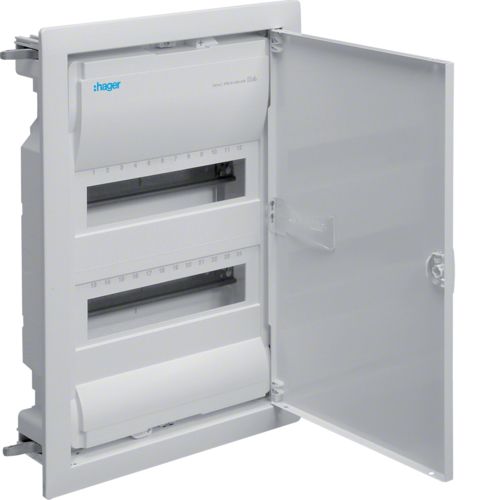

Малый распределительный щит скрытой установки Hager Volta VH24AT, 2x12 модулей IP30 c дверью, основание щита из пластика для скрытого монтажа согласно DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах в соответствии с DIN 18015.
Для монтажа устройств до 63 A с 70 мм монтажной глубиной.
Номинальное напряжение 400V/50Hz.
Степень защиты IP30, класс защиты II.
Состоит из:
Пластикового основания со съемными панелями для ввода кабелей, со встроенным водяным уровнем и оцинкованными стальными рейками для модульного оборудования. Монтажные кронштейны для установки основания щита в стену из оцинкованной листовой стали, монтажные рейки изолированы.
Пластиковой крышкой для закрытия установленных в электрощит устройств с 46 мм прорезью под стандартное модульное оборудование типа автоматических выключателей и УЗО, быстроразъемное крепление крышки к основанию с поворотом на 90°, серийно пломбируемое.
Поворотной рамы с дверью из листовой стали, с порошковым покрытием и обжигом, с возможностью нанесения до 15 мм штукатурки относительно строенного в стену основания щита VH24AT.
Дверь, заподлицо с внутренними петлями.
Дверная ручка с защелкой для фиксации двери щита в закрытом положении, открытие двери правое или левое - дверь электрощита перевешивается с помощь рук, без инструмента. Фиксирующих кабельных зажимов для прокладки проводов внутри корпуса щита. Фиксирующий зажим для схем - листов формата А 4, для установки на тыльной стороне двери.
Защищенная от прикосновения пальцами клеммы PE / N с безвинтовой технологией монтируемая прямо на корпус щита без суппорта.
Набор крепежных лапок для монтажа в полой гипсокартонной стене и набора хомутов(кабельных стяжек) для фиксации проводов и кабелей к специальным местам в панелях для ввода кабелей, с целью разгрузки от натяжения. Количество модулей 24 + 4 дополнительных.

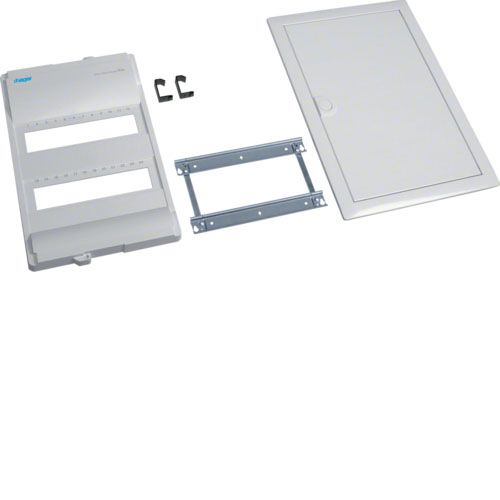

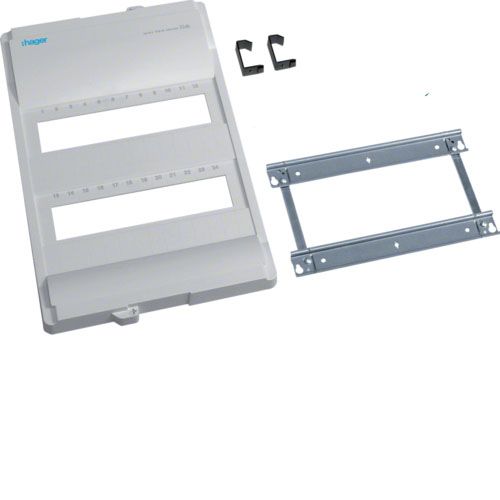

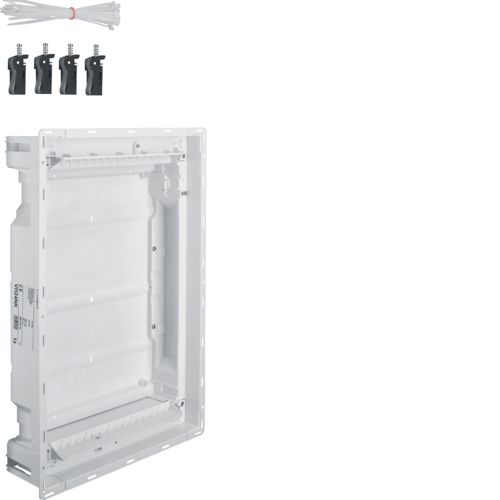

В комплекте Volta VH24AT:
-
Корпус для монтажа внутрь стены
-
DIN-рейки
-
Клеммы земля и ноль
-
Защитная накладка(панель с прорезями для автоматов - пластрон)
-
Белая стальная дверь с рамкой
-
Инструкция по монтажу VH24AT
-
Зажим для крепления схем на дверь с внутренней стороны
-
Наклейки маркировки пластрона для 24 автомата
-
Наклейки для надписей, на внутреннюю сторону двери
-
Четыре лапы для крепления корпуса щита в полых(гипсокартонных) стенах
-
Набор пластиковых хомутов(стяжек) для фиксации кабелей на вводных панелях
-
Направляющие фиксаторы для прокладки проводов внутри щита - 2шт.

Размер мм |
Артикул Hager |
рядов/модулей |
H1 |
H2 |
VH24AT |
2/12(14) |
505.5 |
445.5 |

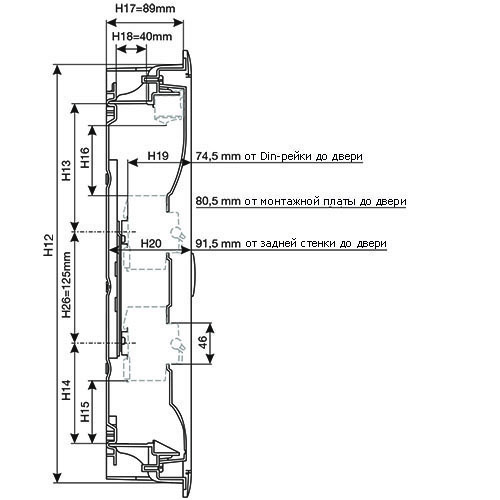

Размер мм |
H12 |
H13 |
H14 |
H15 |
H16 |
470 |
144 |
114 |
66 |
79 | _

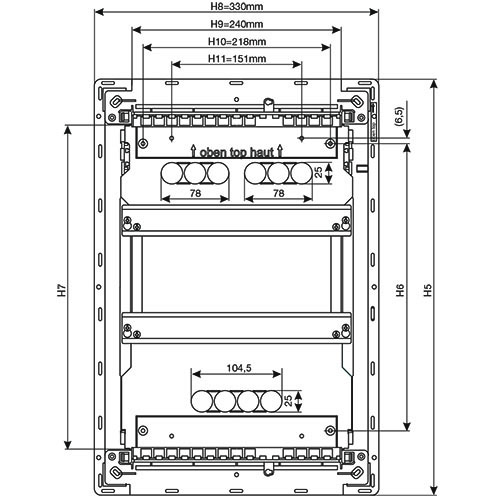

Размер мм |
H5 |
H6 |
H7 |
484 |
334 |
373 |
Обозначение:

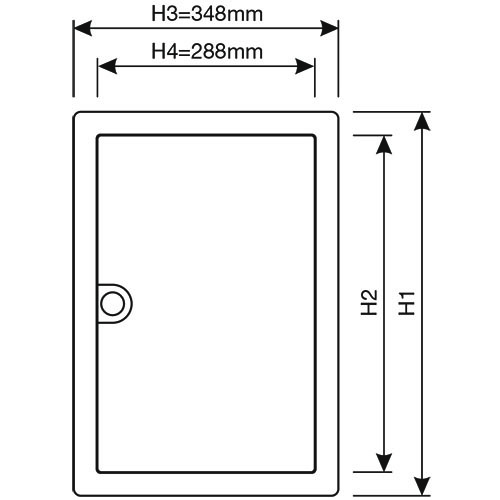

H1 |
Высота наружной рамки |
H2 |
Внутренняя высота наружной рамки |
H3 |
Ширина наружной рамки |
H4 |
Внутренняя ширина наружной рамки |
H5 |
Высота корпуса щита |
H6 |
Высота между задними крепежными отверстиями |
H7 |
Внутренняя высота корпуса щита |
H8 |
Ширина корпуса щита |
H9 |
Ширина проема панели для ввода кабеля |
H10 |
Ширина между задними крепежными отверстиями |
H11 |
Расстояние между крепежными отверстиями |
H12 |
Высота проема пустотелых стен |
H13 |
Верхняя зона для разводки проводов DIN 43871 |
H14 |
Нижняя зона для разводки проводов DIN 43871 |
H15 |
Нижняя зона для разводки проводов от модульных устройств |
H16 |
Верхняя зона для разводки проводов от модульных устройств |
H17 |
Глубина установки в пустотелые стены |
H18 |
Максимальный размер вводного кабеля |
H19 |
Расстояние между DIN-рейкой и дверью |
H20 |
Расстояние между задней стенкой и дверью |

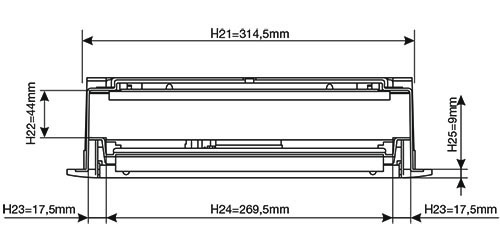

H21 |
Ширина проема пустотелых стен |
H22 |
Высота бокового кабельного канала |
H23 |
Ширина бокового кабельного канала |
H24 |
Внутренняя ширина корпуса щита |
H25 |
Толщина наружной рамки |
H26 |
Расстояние между DIN-рейками |

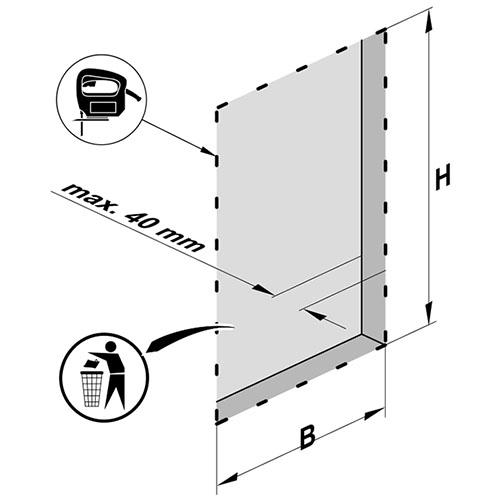

Размер выреза в стене для установки щита скрытой установки на 24 модуля Hager Volta VH24AT, мм |
B |
H |
Max. толщина стены |
314,5 |
470 |
40 |
 |
Технические характеристики |
Номинальный ток: 63 A
|
Напряжение изоляции: 400 V
|
Количество модулей(17,5мм): 24(+4 дополнительных)
|
Частота: 50/60 Hz
|
Держатель клемм / в комплекте со щитом |
держатель выполнен как одно целое с корпусом щита: Да
|
ширина для установки клемм: 240 мм
|
Клеммы / в комплекте со щитом |
N - ноль, комбинированная клемма |
Винтовая / кол. соединений х сечение: 4 х 1,5 мм2 - 25 мм2
|
Самозажимная / кол. соединений х сечение: 14 х 1,5 мм2 - 4 мм2
|
Ширина на держателе: 75 мм
|
Артикул клеммы - N: KN18N
|

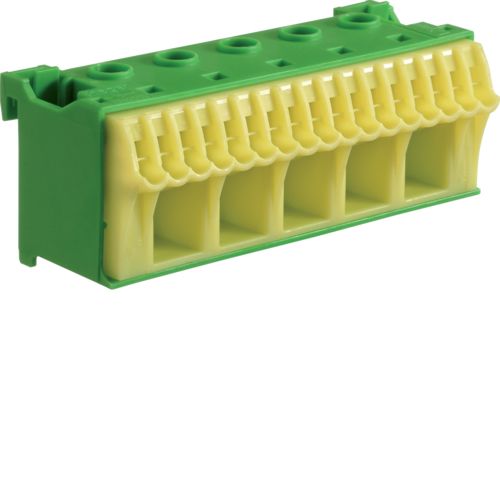

PE - ноль, комбинированная клемма |
Винтовая / кол. соединений х сечение: 5 х 1,5 мм2 - 25 мм2
|
Самозажимная / кол. соединений х сечение: 17 х 1,5 мм2 - 4 мм2
|
Ширина на держателе: 90 мм
|
Артикул клеммы - PE: KN22E
|
Материал |
Корпус: Пластик
|
Дверь и рамка: Сталь
|
Цвет |
Дверь и рамка: Белый RAL9010
|
Корпус: Серый
|
Артикул Hager: VH24AT
|
Высота: 470 мм
|
Ширина: 314,5 мм
|
Масимальная толщина стены: 40 мм
|
Габаритные размеры |
Высота: 505,5 мм
|
Ширина: 348 мм
|
Глубина: 98 мм
|
Класс защиты: II
|
Степень защиты |
с дверью: IP30
|
Страна производства: Германия
|
Вес |
Нетто: ~ 3491 гр.
|
|
|
 |
|
