Щит 48 модулей, скрытой установки, для полых(гипсокартонных) стен, белая дверь Volta Hager VH48AT

Инструкция

Описание:

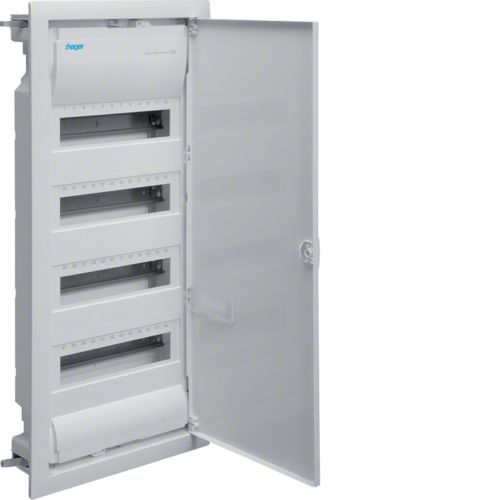

Малый распределительный щит скрытой установки Hager Volta VH48AT, 4x12 модулей IP30 c дверью, основание щита из пластика для скрытого монтажа согласно DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах в соответствии с DIN 18015.

Для монтажа устройств до 63 A с 70 мм монтажной глубиной.

Количество модулей 48 + 8 дополнительных.

Номинальное напряжение 400V/50Hz.

Степень защиты IP30, класс защиты II.

Состоит из:

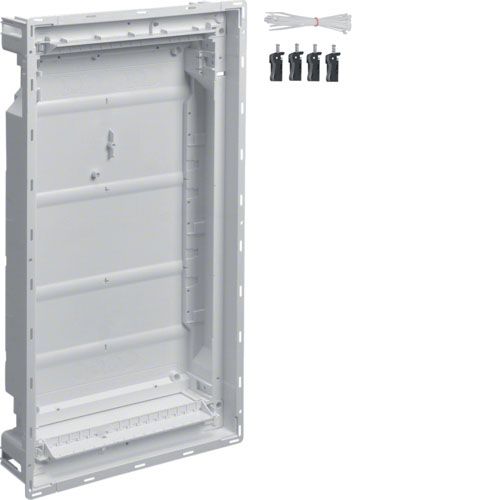

Пластикового основания со съемными панелями для ввода кабелей, со встроенным водяным уровнем и оцинкованными стальными рейками для модульного оборудования. Монтажные кронштейны для установки основания щита в стену из оцинкованной листовой стали, монтажные рейки изолированы.

Пластиковой крышкой для закрытия установленных в электрощит устройств с 46 мм прорезью под стандартное модульное оборудование типа автоматических выключателей и УЗО, быстроразъемное крепление крышки к основанию с поворотом на 90°, серийно пломбируемое.

Поворотной рамы с дверью из листовой стали, с порошковым покрытием и обжигом, с возможностью нанесения до 15 мм штукатурки относительно строенного в стену основания щита VH48AT.

Дверь, заподлицо с внутренними петлями.

Дверная ручка с защелкой для фиксации двери щита в закрытом положении, открытие двери правое или левое - дверь электрощита перевешивается с помощь рук, без инструмента. Фиксирующих кабельных зажимов для прокладки проводов внутри корпуса щита. Фиксирующий зажим для схем - листов формата А 4, для установки на тыльной стороне двери.

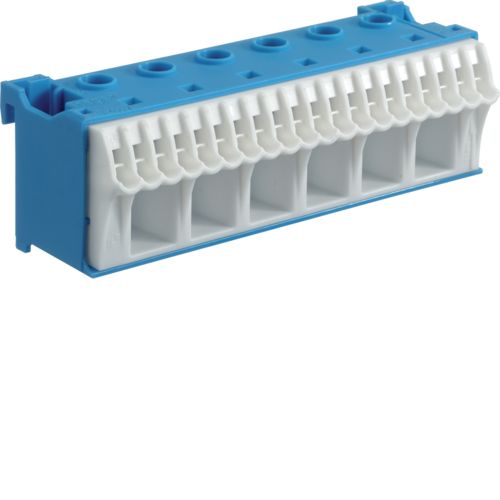

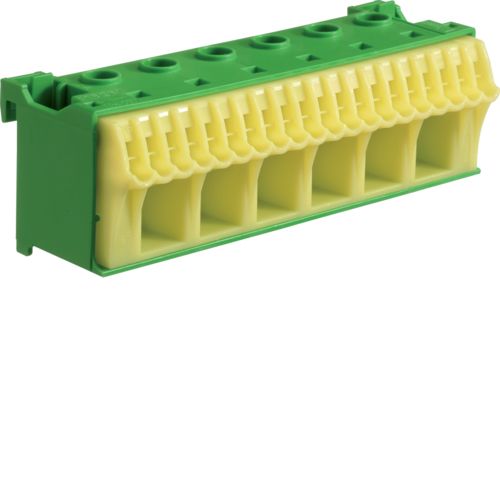

Защищенная от прикосновения пальцами клеммы PE / N с безвинтовой технологией монтируемая прямо на корпус щита без суппорта.

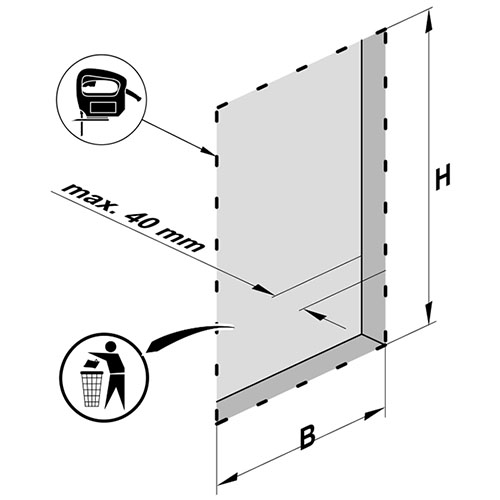

Набор крепежных лапок для монтажа в полой гипсокартонной стене и набора хомутов(кабельных стяжек) для фиксации проводов и кабелей к специальным местам в панелях для ввода кабелей, с целью разгрузки от натяжения.

В комплекте Volta VH48AT:

• Корпус для монтажа внутрь стены
• DIN-рейка
• Клеммы земля и ноль

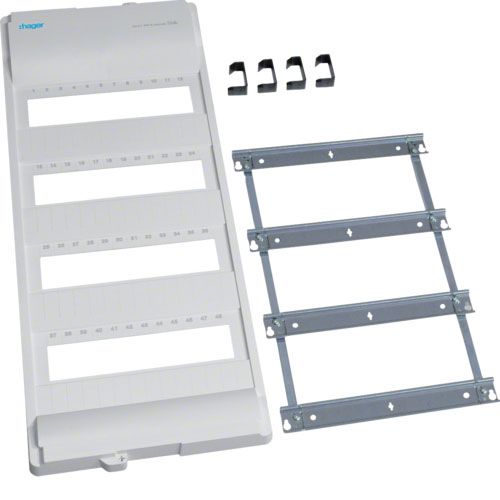

• Защитная накладка(панель с прорезями для автоматов - пластрон)
• Белая стальная дверь с рамкой
• Инструкция по монтажу VH48AT
• Зажим для крепления схем на дверь с внутренней стороны
• Наклейки маркировки пластрона для 48 автоматов
• Наклейки для надписей, на внутреннюю сторону двери
• Четыре лапы для крепления корпуса щита в полых(гипсокартонных) стенах
• Набор пластиковых хомутов(стяжек) для фиксации кабелей на вводных панелях
• Направляющие фиксаторы для прокладки проводов внутри щита  - 4шт.

Технические характеристики Номинальный ток: 63 A Напряжение изоляции: 400 V Количество модулей(17,5мм): 48(+8 дополнительных) Частота: 50/60 Hz Держатель клемм / в комплекте со щитом держатель выполнен как одно целое с корпусом щита: Да ширина для установки клемм: 240 мм Клеммы / в комплекте со щитом N - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 6 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 20 х 1,5 мм2 - 4 мм2 Ширина на держателе: 105 мм Артикул клеммы - N: KN26N PE - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 6 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 20 х 1,5 мм2 - 4 мм2 Ширина на держателе: 105 мм Артикул клеммы - PE: KN26E Материал Корпус: Пластик Дверь и рамка: Сталь Цвет Дверь и рамка: Белый RAL9010 Корпус: Серый Артикул Hager: VH48AT Высота: 720 мм Ширина: 314,5 мм Масимальная толщина стены: 40 мм Габаритные размеры Высота: 755,5 мм Ширина: 348 мм Глубина: 98 мм Класс защиты: II Степень защиты с дверью: IP30 Страна производства: Германия Вес Нетто: ~ 5070 гр.
