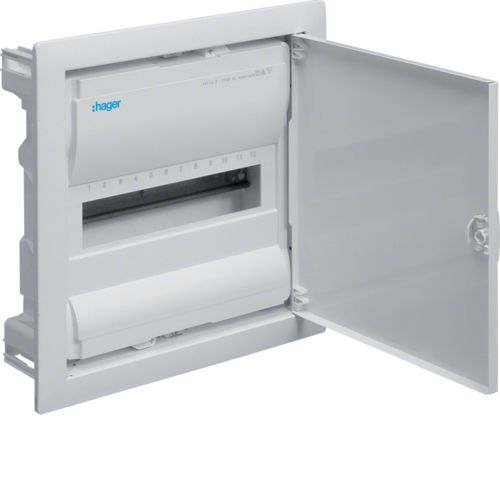

Щит 12 модулей, скрытой установки, белая дверь Volta Hager VU12AT

Инструкция

Описание:

Малый распределительный щит Нager Volta VU12AT для скрытого монтажа из пластика изготовлен согласно стандарту DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах.

Для монтажа устройств до 63 A с 70 мм монтажной глубиной, номинальное напряжение 400V/50Hz.. Степень защиты IP30, класс защиты II. Количество модульных устройств - до 14, по 18 мм шириной каждый.

Состоит из:

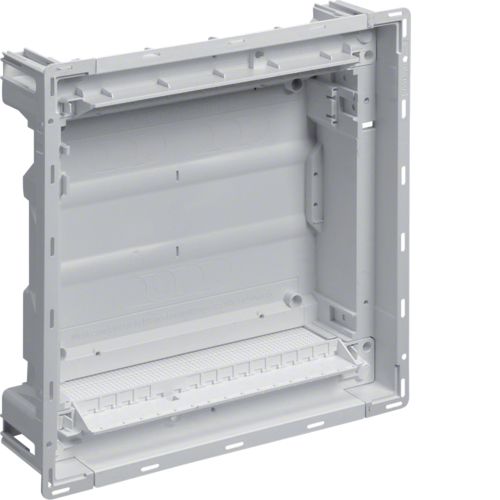

Пластикового основания со съемными вставками для ввода-вывода кабеля с защелкой для быстрой установки с встроенным водяным уровнем и оцинкованными стальными кронштейнами для крепления к стене.

Монтажных реек из оцинкованной листовой стали, монтажные рейки изолированы.

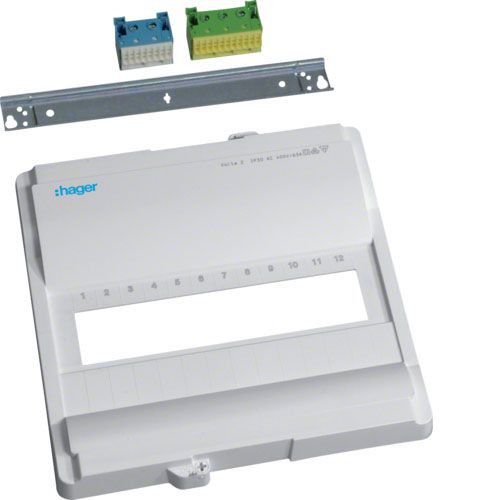

Пластиковой крышки, закрывающей установленное в щит Hager VU12AT оборудование с 46 мм открытой полоской для вывода модульного оборудования, с быстроразъемным креплением к корпусу щита( с поворотом на 90°), с возможностью пломбировки.

Поворотной рамы с дверью из листовой стали, с порошковым покрытием и обжигом, толщина штукатурки поверх основания до 15 мм.

Двери установленной заподлицо с рамкой, имеющей внутренние петли.

Дверного замка - защелка с самовозвратной, подпружиненной ручкой, дверь правая-левая в зависимости от установки в рамке.

Фиксирующих кабельных зажимов для прокладки проводов внутри корпуса щита.

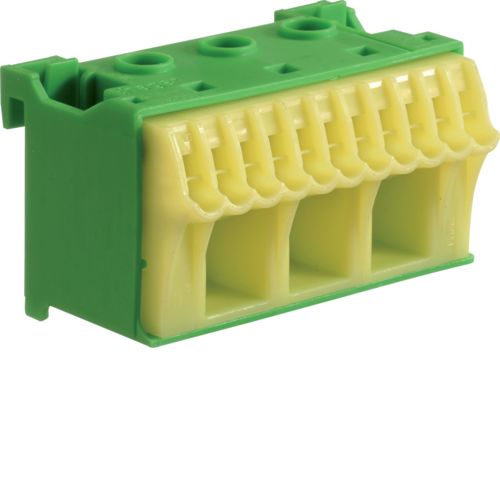

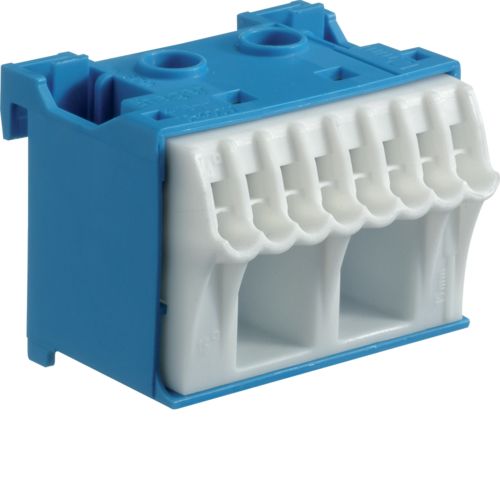

Защищенных от прикосновения пальцами клемм PE / N с самозажимной технологией, монтируемой на основании щита.

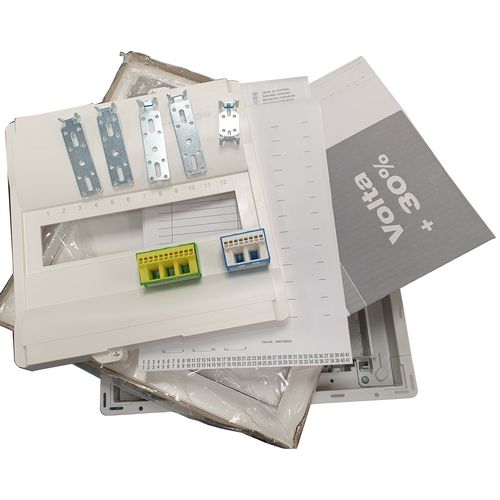

В комплекте Volta VU12AT:

• Корпус для монтажа внутрь стены
• DIN-рейка
• Клеммы земля и ноль
• Защитная накладка(панель с прорезями для автоматов - пластрон)
• Белая стальная дверь с рамкой
• Инструкция по монтажу VU12AT
• Наклейки маркировки пластрона для 12 автоматов
• Наклейки для надписей, на внутреннюю сторону двери
• Картонная заглушка для корпуса щита на время проведения малярных работ
• Четыре стальных скобы для крепления корпуса щита в сплошных(кирпичных ) стенах
• Одна скоба для соединения двух щитов горизонтально или вертикально

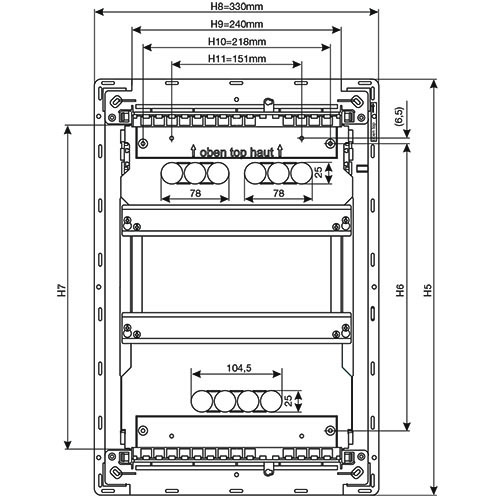

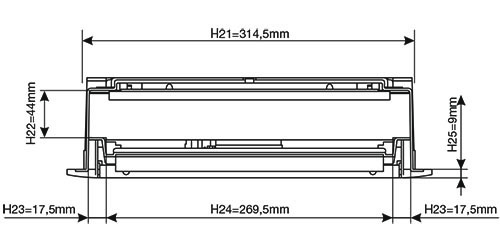

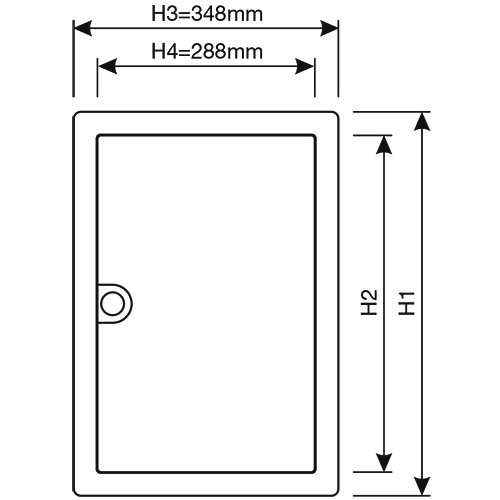

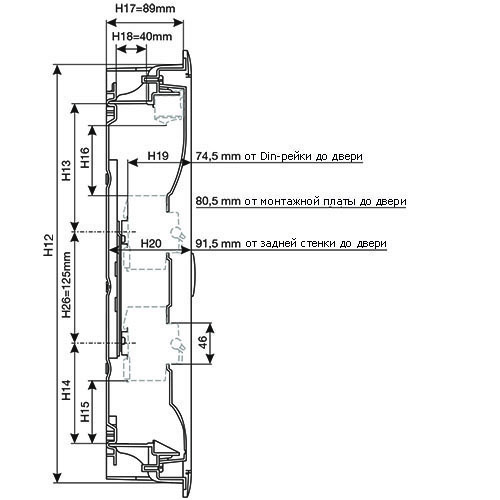

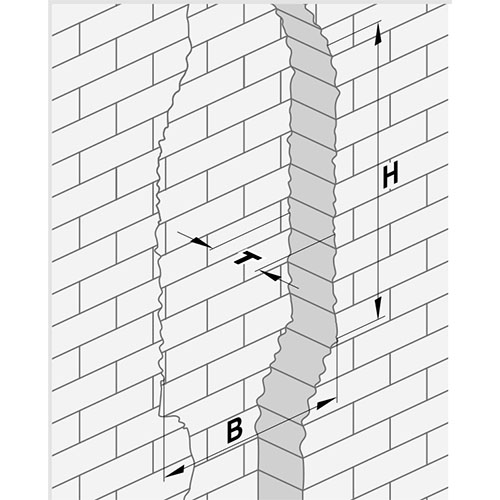

Технические характеристики Номинальный ток: 63 A Напряжение изоляции: 400 V Количество модулей(17,5мм): 12(+2 дополнительных) Частота: 50/60 Hz Держатель клемм / в комплекте со щитом держатель выполнен как одно целое с корпусом щита: Да ширина для установки клемм: 240 мм Клеммы / в комплекте со щитом N - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 2 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 8 х 1,5 мм2 - 4 мм2 Ширина на держателе: 45 мм Артикул клеммы - N: KN10N PE - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 3 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 11 х 1,5 мм2 - 4 мм2 Ширина на держателе: 60 мм Артикул клеммы - PE: KN14E Материал Корпус: Пластик Дверь и рамка: Сталь Цвет Дверь и рамка: Белый RAL9010 Корпус: Серый Артикул Hager: VU12AT Размеры ниши в стене Высота: 340 мм Ширина: 335 мм Глубина: 90 мм Габаритные размеры Высота: 356,5 мм Ширина: 348 мм Глубина: 98 мм Класс защиты: II Степень защиты с дверью: IP30 Страна производства: Германия Вес Нетто: ~ 2571 гр.
