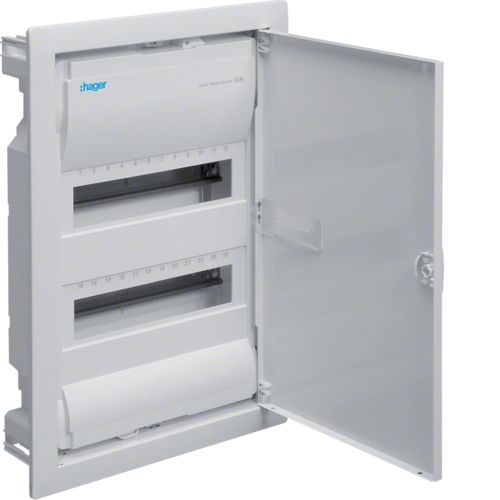

Щит 24 модуля, скрытой установки, белая дверь Volta Hager VU24AT

Инструкция

Описание:

Малый распределительный щит скрытой установки Hager Volta VU24AT,2x12 модулей IP30 c дверью, основание щита из пластика для скрытого монтажа согласно DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах в соответствии с DIN 18015.

Для монтажа устройств до 63 A с 70 мм монтажной глубиной. Количество модульных устройств - до 28, по 18 мм шириной каждый.

Номинальное напряжение 400V/50Hz.

Степень защиты IP30, класс защиты II.

Состоит из:

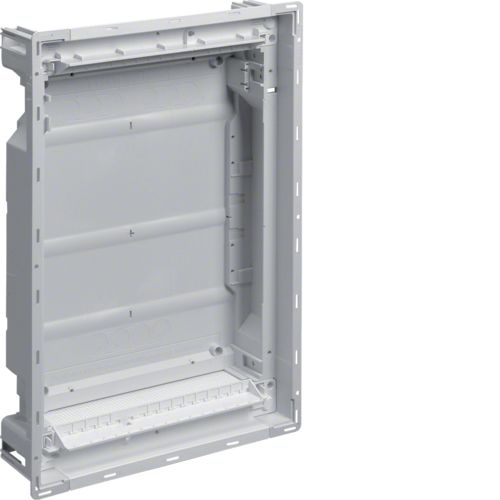

Пластикового основания со съемными панелями для ввода кабелей, со встроенным водяным уровнем и оцинкованными стальными рейками для модульного оборудования. Монтажные кронштейны для установки основания щита в стену из оцинкованной листовой стали, монтажные рейки изолированы.

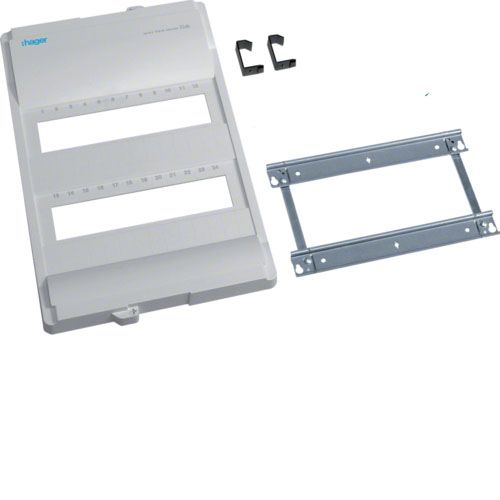

Пластиковой крышкой для закрытия установленных в электрощит устройств с 46 мм прорезью под стандартное модульное оборудование типа автоматических выключателей и УЗО, быстроразъемное крепление крышки к основанию с поворотом на 90°, серийно пломбируемое.

Поворотной рамы с дверью из листовой стали, с порошковым покрытием и обжигом, с возможностью нанесения до 15 мм штукатурки относительно строенного в стену основания щита VU24AT.

Дверь, заподлицо с внутренними петлями.

Дверная ручка с защелкой для фиксации двери щита в закрытом положении, открытие двери правое или левое - дверь электрощита перевешивается с помощь рук, без инструмента. Фиксирующих кабельных зажимов для прокладки проводов внутри корпуса щита. Фиксирующий зажим для схем - листов формата А 4, для установки на тыльной стороне двери.

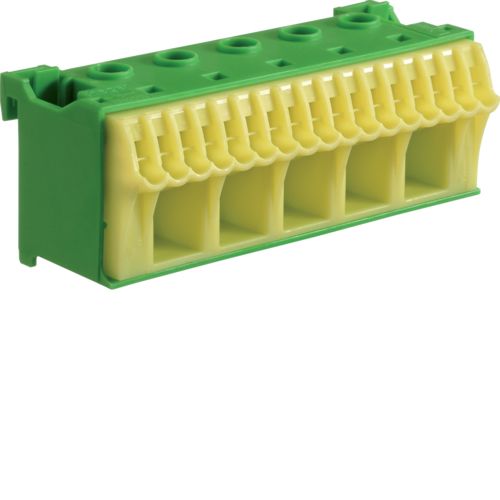

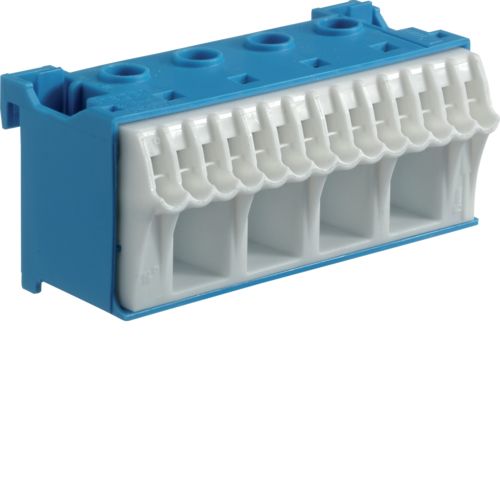

Защищенная от прикосновения пальцами клеммы PE / N с безвинтовой технологией монтируемая прямо на корпус щита без суппорта.

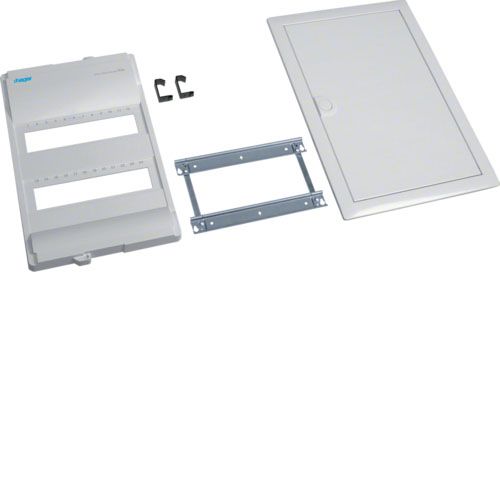

В комплекте Volta VU24AT:

• Корпус для монтажа внутрь стены
• DIN-рейки
• Клеммы земля и ноль
• Защитная накладка(панель с прорезями для автоматов - пластрон)
• Белая стальная дверь с рамкой
• Инструкция по монтажу VU24AT
• Зажим для крепления схем на дверь с внутренней стороны
• Наклейки маркировки пластрона для 24 автомата
• Наклейки для надписей, на внутреннюю сторону двери
• Картонная заглушка для корпуса щита на время проведения малярных работ
• Четыре стальных скобы для крепления корпуса щита в сплошных(кирпичных ) стенах
• Одна скоба для соединения двух щитов горизонтально или вертикально
• Направляющие фиксаторы для прокладки проводов внутри щита  - 2шт.

Технические характеристики Номинальный ток: 63 A Напряжение изоляции: 400 V Количество модулей(17,5мм): 24(+4 дополнительных) Частота: 50/60 Hz Держатель клемм / в комплекте со щитом держатель выполнен как одно целое с корпусом щита: Да ширина для установки клемм: 240 мм Клеммы / в комплекте со щитом N - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 4 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 14 х 1,5 мм2 - 4 мм2 Ширина на держателе: 75 мм Артикул клеммы - N: KN18N PE - ноль, комбинированная клемма Винтовая / кол. соединений х сечение: 5 х 1,5 мм2 - 25 мм2 Самозажимная / кол. соединений х сечение: 17 х 1,5 мм2 - 4 мм2 Ширина на держателе: 90 мм Артикул клеммы - PE: KN22E Материал Корпус: Пластик Дверь и рамка: Сталь Цвет Дверь и рамка: Белый RAL9010 Корпус: Серый Артикул Hager: VU24AT Размеры ниши в стене Высота: 490 мм Ширина: 335 мм Глубина: 90 мм Габаритные размеры Высота: 505,5 мм Ширина: 348 мм Глубина: 98 мм Класс защиты: II Степень защиты с дверью: IP30 Страна производства: Германия Вес Нетто: ~ 3533 гр.
