Инструкция
Описание:
Малый распределительный щит Нager Volta VU60AT для скрытого монтажа из пластика изготовлен согласно стандарту DIN VDE 60670-24 и DIN 43871, подходит для применения в жилых домах.
Для монтажа устройств до 63 A с 70 мм монтажной глубиной, номинальное напряжение 400V/50Hz.. Степень защиты IP30, класс защиты II. Количество установленных модульных устройств - до 70, по 18 мм шириной каждый.
Состоит из:

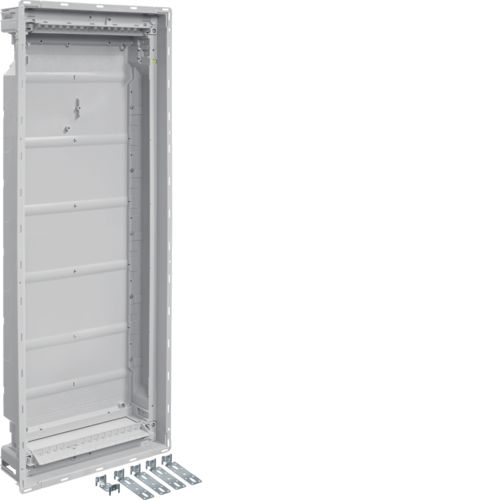

Пластикового основания со съемными вставками для ввода-вывода кабеля с защелкой для быстрой установки с встроенным водяным уровнем и оцинкованными стальными кронштейнами для крепления к стене.

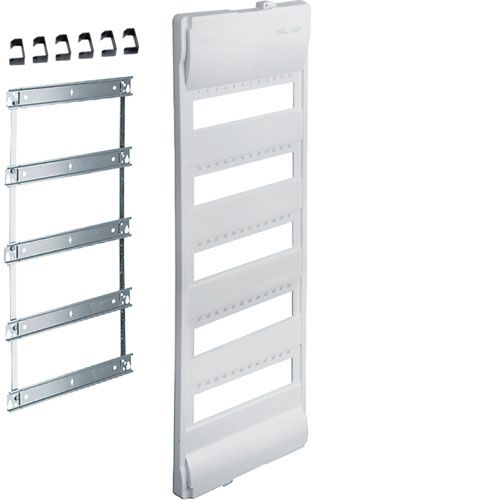

Монтажных реек из оцинкованной листовой стали, монтажные рейки изолированы.
Пластиковой крышки, закрывающей установленное в щит Hager VU60AT оборудование с 46 мм открытой полоской для вывода модульного оборудования, с быстроразъемным креплением к корпусу щита( с поворотом на 90°), с возможностью пломбировки.
Поворотной рамы с дверью из листовой стали, с порошковым покрытием и обжигом, толщина штукатурки поверх основания до 15 мм.
Двери установленной заподлицо с рамкой, имеющей внутренние петли.
Дверного замка - защелка с самовозвратной, подпружиненной ручкой, дверь правая-левая в зависимости от установки в рамке.
Фиксирующих кабельных зажимов для прокладки проводов внутри корпуса щита.
Защищенных от прикосновения пальцами клемм PE / N с самозажимной технологией, монтируемой на основании щита.
В комплекте Volta VU60AT:
-
Корпус для монтажа внутрь стены
-
DIN-рейка
-
Клеммы земля и ноль
-
Защитная накладка(панель с прорезями для автоматов - пластрон)
-
Белая стальная дверь с рамкой
-
Инструкция по монтажу VU60AT
-
Зажим для крепления схем на дверь с внутренней стороны
-
Наклейки маркировки пластрона для 60 автоматов
-
Наклейки для надписей, на внутреннюю сторону двери
-
Картонная заглушка для корпуса щита на время проведения малярных работ
-
Четыре стальных скобы для крепления корпуса щита в сплошных(кирпичных ) стенах
-
Одна скоба для соединения двух щитов горизонтально или вертикально
-
Направляющие фиксаторы для прокладки проводов внутри щита - 6шт.
Размер мм |
Артикул Hager |
рядов/модулей |
H1 |
H2 |
VU60AT |
5/12(14) |
880.5 |
820.5 |
Размер мм |
H12 |
H13 |
H14 |
H15 |
H16 |
845 |
144 |
114 |
66 |
79 | _
Размер мм |
H5 |
H6 |
H7 |
859 |
709 |
748 |
Обозначение:
H1 |
Высота наружной рамки |
H2 |
Внутренняя высота наружной рамки |
H3 |
Ширина наружной рамки |
H4 |
Внутренняя ширина наружной рамки |
H5 |
Высота корпуса щита |
H6 |
Высота между задними крепежными отверстиями |
H7 |
Внутренняя высота корпуса щита |
H8 |
Ширина корпуса щита |
H9 |
Ширина проема панели для ввода кабеля |
H10 |
Ширина между задними крепежными отверстиями |
H11 |
Расстояние между крепежными отверстиями |
H12 |
Высота проема пустотелых стен |
H13 |
Верхняя зона для разводки проводов DIN 43871 |
H14 |
Нижняя зона для разводки проводов DIN 43871 |
H15 |
Нижняя зона для разводки проводов от модульных устройств |
H16 |
Верхняя зона для разводки проводов от модульных устройств |
H17 |
Глубина установки в пустотелые стены |
H18 |
Максимальный размер вводного кабеля |
H19 |
Расстояние между DIN-рейкой и дверью |
H20 |
Расстояние между задней стенкой и дверью |
H21 |
Ширина проема пустотелых стен |
H22 |
Высота бокового кабельного канала |
H23 |
Ширина бокового кабельного канала |
H24 |
Внутренняя ширина корпуса щита |
H25 |
Толщина наружной рамки |
H26 |
Расстояние между DIN-рейками |
Размер ниши в стене щита скрытой установки на 60 модулей Hager Volta VU60AT, мм |
B |
H |
T |
335 |
865 |
90 |
|
Технические характеристики |
Номинальный ток: 63 A
|
Напряжение изоляции: 400 V
|
Количество модулей(17,5мм): 60(+10 дополнительных)
|
Частота: 50/60 Hz
|
Держатель клемм / в комплекте со щитом |
держатель выполнен как одно целое с корпусом щита: Да
|
ширина для установки клемм: 240 мм
|
Клеммы / в комплекте со щитом |

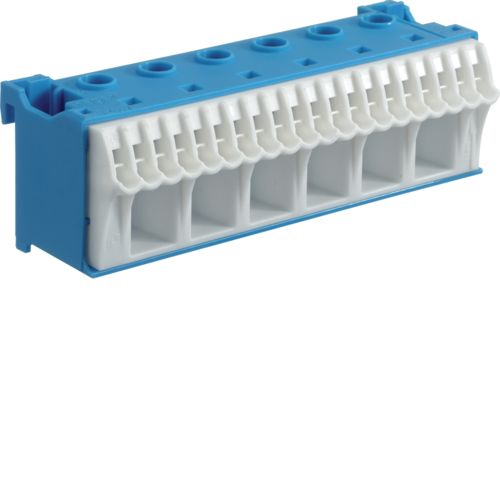

N - ноль, комбинированная клемма |
Винтовая / кол. соединений х сечение: 6 х 1,5 мм2 - 25 мм2
|
Самозажимная / кол. соединений х сечение: 20 х 1,5 мм2 - 4 мм2
|
Ширина на держателе: 105 мм
|
Артикул клеммы - N: KN26N
|

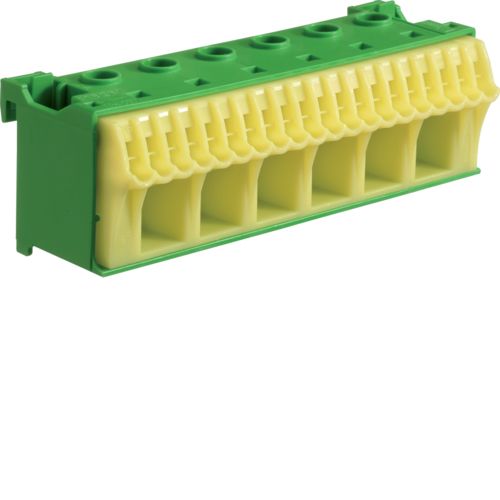

PE - ноль, комбинированная клемма |
Винтовая / кол. соединений х сечение: 6 х 1,5 мм2 - 25 мм2
|
Самозажимная / кол. соединений х сечение: 20 х 1,5 мм2 - 4 мм2
|
Ширина на держателе: 105 мм
|
Артикул клеммы - PE: KN26E
|
Материал |
Корпус: Пластик
|
Дверь и рамка: Сталь
|
Цвет |
Дверь и рамка: Белый RAL9010
|
Корпус: Серый
|
Артикул Hager: VU60AT
|
Размеры ниши в стене |
Высота: 865 мм
|
Ширина: 335 мм
|
Глубина: 90 мм
|
Габаритные размеры |
Высота: 880,5 мм
|
Ширина: 348 мм
|
Глубина: 98 мм
|
Класс защиты: II
|
Степень защиты |
с дверью: IP30
|
Страна производства: Германия
|
Вес |
Нетто: ~ 5163 гр.
|
|
|
|
|
