Технические характеристики, описание, комплектация, фото, инструкция (PDF) для щита Hager Golf VF104PD

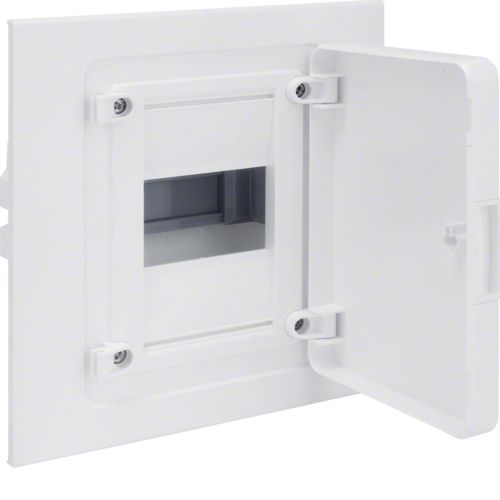

VF104PD Hager Golf щит скрытого монтажа на 4 модуля с белой дверцей

Клемма N ноль / в комплекте со щитом Hager Golf VF104PD. Ширина клеммы 26 мм.

Клемма PE земля / в комплекте со щитом Hager Golf VF104PD. Ширина клеммы 26 мм.

Держатель клемм N ноль и PE земля / в комплекте со щитом Hager Golf VF104PD. Ширина для установки клемм в держателе 80 мм.

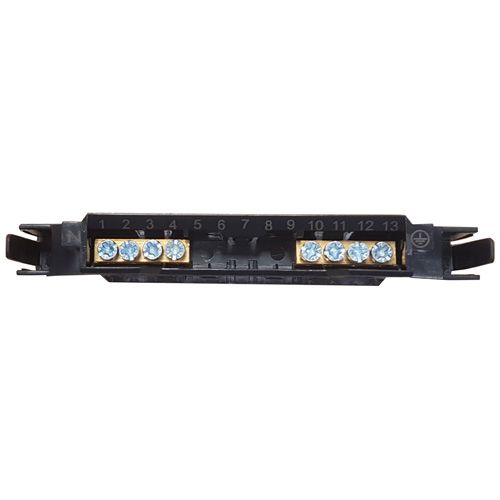

Держатель c установленными клемми N ноль и PE земля / в комплекте со щитом Hager Golf VF104PD. Ширина для установки клемм в держателе 80 мм. Ширина каждой клеммы 26 мм. Фото товара
Держатель c установленными клемми N ноль и PE земля / в комплекте со щитом Hager Golf VF104PD. Ширина для установки клемм в держателе 80 мм. Ширина каждой клеммы 26 мм. Фото товара

Дверь белая в комплекте со щитом Hager Golf VF104PD.

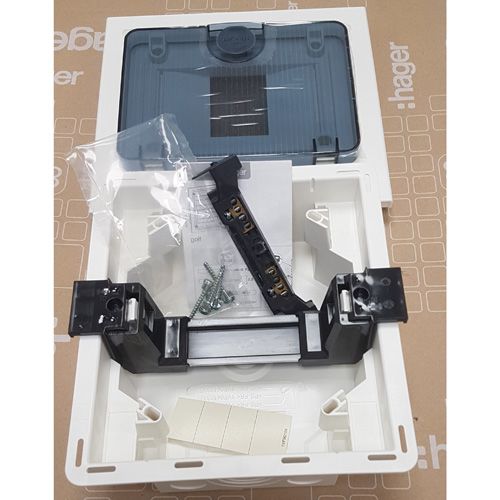

Комплектация щита VF104PD Hager Golf щит скрытого монтажа на 4 модуля с белой дверцей. Винты, налейки, инструкция Фото товара

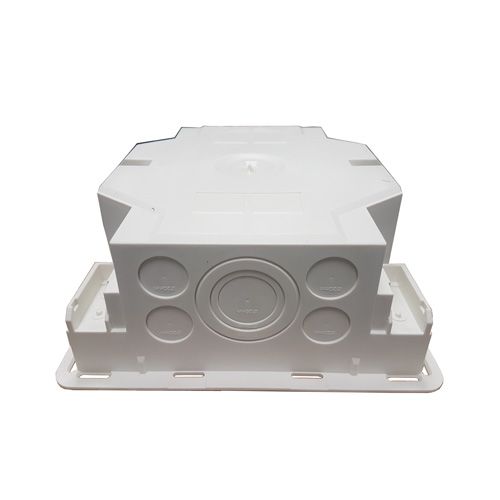

Разметка для ввода кабелей щита VF104PD Hager Golf щит скрытого монтажа на 4 модуля с белой дверцей. Одинаковая сверху и снизу. Фото товара

Увеличить

Коробка упаковочная для щита VF104PD Hager Golf. В картоне коробки высечен контур заглушки корпуса щита, который можно установить при проведении малярных работ.

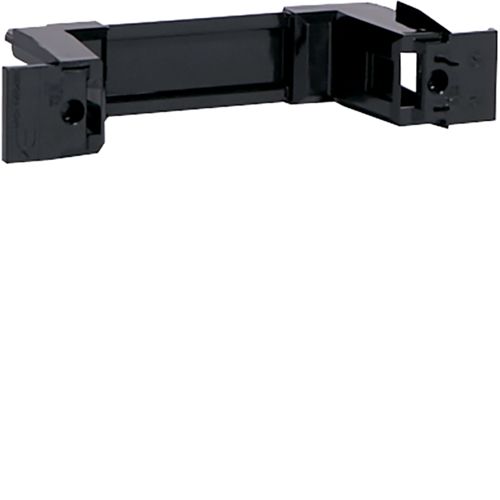

DIN - рейка для автоматических выключателей и модульных устройств щита Golf Hager VF104PD. Фото.

Инструкция

В комплекте Golf VF104PD:

Корпус для монтажа внутрь стены
DIN-рейка
Клеммы земля и ноль
Рамка с лицевой защитной накладкой(панель с прорезями для автоматов)
Белая пластиковая дверь
Инструкция по монтажу VF104PD
Наклейки для маркировки 4-х автоматов
Картонная коробка/упаковка - с вырезаемой заглушкой для корпуса щита на время проведения малярных работ

Размеры электро щита Golf Hager VF104PD. рис.1

размеры электро щита Golf Hager VF104PD. рис.2

Размер мм

Корпус

Ниша в стене

Артикул

рядов/модулей

A

H

E

F

VF104PD

1/4

204

225

170

189

Технические характеристики

Номинальный ток: 63 A

Напряжение изоляции: 400 V

Количество модулей(17,5мм): 4

Частота: 50/60 Hz

Держатель клемм / в комплекте со щитом

ширина для установки клемм: 80 мм

Клемма: винтовая, латунь

Клеммы / в комплекте со щитом

N - ноль: 2х16 мм2 + 2х10 мм2

Ширина: 26 мм

PE- земля: 2х16 мм2 + 2х10 мм2

Ширина: 26 мм

EAN: 3250616463196

Цвет: белый RAL 9010

Дверь цвет: белый RAL 9010

Материал: Полистирол

Артикул Hager: VF104PD

Размеры ниши в стене

Высота: 189 мм

Ширина: 170 мм

Глубина: 72 мм

Габаритные размеры

Высота: 225 мм

Ширина: 204 мм

Глубина: 98 мм

Класс защиты: II

Степень защиты

без двери: IP30

с дверью: IP40

Страна производства: Испания

Щит 4 модуля, скрытой установки, белая дверь Golf Hager VF104PD
