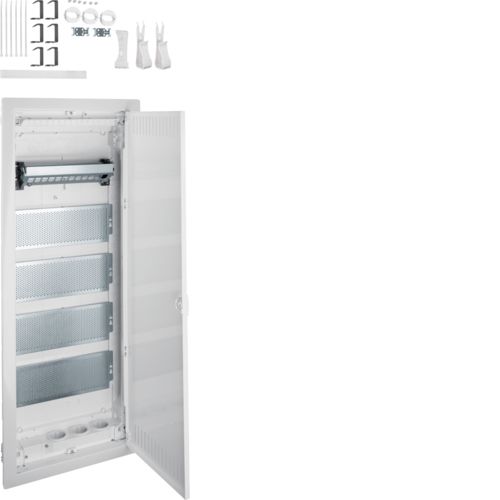

Щит слаботочный / мультимедийный Volta, на базе 5-рядного щита, скрытый монтаж, hager

Размеры щитов Вольта Hager,  для монтажа в стену:

	H1	H2
VU12/VH12	356,5 мм	298,5 мм
VU24/VH24	505,5 мм	445,5 мм
VU36/VH36	630,5 мм	570,5 мм
VU48/VH48	755,5 мм	695,5 мм
VU60/VH60	880,5 мм	820,5 мм

	H12	H13	H14	H15	H16
VU12/VH12	321 мм	130 мм	104 мм	56 мм	64 мм
VU24/VH24	470 мм	144 мм	114 мм	66 мм	79 мм
VU36/VH36	595 мм	144 мм	114 мм	66 мм	79 мм
VU48/VH48	720 мм	144 мм	114 мм	66 мм	79 мм
VU60/VH60	845 мм	144 мм	114 мм	66 мм	79 мм

	H5	H6	H7
VU12 / VH12	335 мм	185 мм	224 мм
VU24 / VH24	484 мм	334 мм	373 мм
VU36 / VH36	609 мм	469 мм	498 мм
VU48 / VH48	734 мм	584 мм	623 мм
VU60 / VH60	859 мм	709 мм	748 мм

Обозн.        Описание
H1                Высота наружной рамки
H2                Внутренняя высота наружной рамки
H3                Ширина наружной рамки
H4                Внутренняя ширина наружной рамки
H5                Высота корпуса щита
H6                Высота между задними крепежными отверстиями
H7                Внутренняя высота корпуса щита
H8                Ширина корпуса щита
H9                Ширина проема панели для ввода кабеля
H10             Ширина между задними крепежными отверстиями
H11             Расстояние между крепежными отверстиями
H12             Высота проема пустотелых стен
H13             Верхняя зона для разводки проводов DIN 43871
H14             Нижняя зона для разводки проводов DIN 43871
H15             Нижняя зона для разводки проводов от модульных устройств

H16             Верхняя зона для разводки проводов от модульных устройств

H17             Глубина установки в пустотелые стены
H18             Максимальный размер вводного кабеля
H19             Расстояние между DIN-рейкой и дверью

H20             Расстояние между задней стенкой и дверью

H21            Ширина проема пустотелых стен
H22             Высота бокового кабельного канала

H23             Ширина бокового кабельного канала
H24             Внутренняя ширина корпуса щита

H25             Толщина наружной рамки
H26             Расстояние между DIN-рейками

Габаритные размеры

Размеры корпуса в мм	1-рядный	2-рядный	3-рядный	4-рядный	5-рядный
Внутренняя высота корпуса	224	373	498	623	748
Размеры ниши в стене, ВхШхГ	340x335x90	490x335x90	615x335x90	740x335x90	865x335x90
Размеры выреза в пустотелой стене	321x314,5x87	470x314,5x87	595x314,5x87	720x314,5x87	845x314,5x87
Размеры монтажной плиты	178x265x2,5	330x265x2,5	454x265x2,5	577x265x2,5	702x265x2,5

Размеры наружной рамки в мм	1-рядный	2-рядный	3-рядный	4-рядный	5-рядный
Наружные размеры, ВхШ	356,5 x 348	505,5 x 348	630,5 x 348	755,5 x 348	880,5 x 348
Внутренние размеры, ВхШ	296,5 x 288	445,5 x 288	570,5 x 288	695,5 x 288	820,5 x 288

Дверца со сменной рамкой для зеркальной или иллюстративной вставки

Размеры съемной рамы VZ80... в мм		2-рядный	3-рядный
Габариты, ВХШ		552 x 452	752 x 552
Размеры для вставки, ВХШ		500 x 400	700 x 500

Масса

Артикул	VU12AT	VU24AT	VU36AT	VU48AT	VU60AT
Масса, грамм	2571	3533	4350	5163	6120
Артикул	VH12AT	VH24AT	VH36AT	VH48AT	VH60AT
Масса, грамм	2554	3491	4283	5070	5470

Технические характеристики EAN: 3250616615779 Страна производства: Германия Вес Нетто: 5715 грамм Брутто: 5716 грамм
